Cuscinetti a sfera scanalati vs. scanalature: differenze e applicazioni chiave

I. Introduzione

A. Definisci brevemente cuscinetti a sfera scanalati e profondi

Cuscinetti a sfera scanalati , noto anche come cuscinetti a sfera per scanalature profonde, sono uno dei tipi più comuni di cuscinetti utilizzati nelle applicazioni meccaniche. Questi cuscinetti sono costituiti da una gara interna, una gara esterna e palline che ruotano tra di loro, fornendo un movimento rotazionale regolare. Il "groove" si riferisce alla pista più profonda nel design che aiuta ad ospitare carichi più elevati e offrire un movimento più fluido.

I cuscinetti a sfera per scanalature profonde, in particolare, sono progettati con una pista più profonda per consentire alle palle di mantenere più contatti con le gare, portEo a una migliore gestione del carico e un'operazione più stabile, in particolare sotto carichi radiali. Questo design li rende versatili per una vasta gamma di applicazioni.

B. evidenzia l'importanza di comprendere le loro differenze

Comprendere le differenze tra cuscinetti a sfera scanalati (scanalature profonde) e altri tipi, come i cuscinetti a rulli cilindrici, è fondamentale per la selezione del cuscinetto giusto per applicazioni specifiche. La scelta del giusto tipo di cuscinetto può influenzare le prestazioni, la longevità ed efficienza nei macchinari, dalle operazioni ad alta velocità nei motori elettrici agli usi pesanti nei macchinari. Riconoscendo i vantaggi e i limiti specifici di ciascun tipo, gli ingegneri possono prendere decisioni più informate che contribuiscono all'affidabilità e all'efficacia in termini di costi dei loro progetti.

Ii. Cuscinetti a sfera per scanalature profonde

A. Descrivi il design e la struttura

I cuscinetti a sfera per scanalature profonde sono uno dei disegni di cuscinetti più semplici e versatili. La loro struttura di base è costituita da tre componenti principali:

1. Race interiore : L'anello interno, che si adatta all'albero.
2. Razza esterna : L'anello esterno, che si adatta all'alloggiamento.
3. Palle : Un set di sfere in acciaio o ceramiche che rotolano tra le gare interne ed esterne.

Il raceway (scanalatura) in cuscinetti a sfera di scanalatura profonda è progettata per essere più profondi dei cuscinetti a sfera standard. Questa scanalatura più profonda consente un maggiore contatto tra le palle e le gare, il che aumenta la capacità di carico e migliora la stabilità. La scanalatura è in genere circolare, il che aiuta a ridurre l'attrito durante la rotazione.

I cuscinetti a sfera di scanalature profonde sono in genere schermati o sigillati per proteggere le sfere da sporco, umidità e altri contaminanti, garantendo prestazioni di lunga durata. Sono disponibili in varie dimensioni, con il più comune è la varietà a fila singola, sebbene siano disponibili anche design a due e tre file.

B. Discutere la capacità di carico (radiale e assiale)

La capacità di carico dei cuscinetti a sfera di scanalatura profonda è principalmente radiale, ma include anche una certa capacità di gestire carichi assiali (spinta).

• Capacità di carico radiale : Questa è la capacità del cuscinetto di supportare i carichi perpendicolari all'albero. I cuscinetti a sfera di scanalatura profonda hanno una buona capacità di carico radiale per le loro dimensioni e sono in grado di gestire facilmente carichi radiali moderati. La capacità di carico radiale è generalmente più elevata quando il cuscinetto è progettato con dimensioni della sfera più grandi.

• Capacità di carico assiale : A differenza dei cuscinetti di contatto angolari, i cuscinetti a sfera di scanalatura profonda possono anche gestire carichi assiali (carichi paralleli all'albero), ma la capacità è relativamente più bassa. La capacità di carico assiale è limitata perché le palline non sono in contatto diretto con le gare con un angolo specifico come nei disegni di contatto angolare.

Confronto della capacità di carico (esempio):

C. Applicazioni comuni (motori elettrici, pompe)

I cuscinetti a sfera di scanalature profonde sono ampiamente utilizzati in una varietà di applicazioni a causa della loro versatilità. Alcune applicazioni comuni includono:

• Motori elettrici : La versatilità e la capacità di gestire i carichi sia radiali che assiali rendono i cuscinetti a sfera di scanalatura profonda ideali per i motori elettrici, che richiedono un funzionamento regolare e continuo.
• Pompe : Nelle pompe centrifughe, i cuscinetti a sfera per scanalature profondi supportano gli alberi rotanti durante la gestione di carichi assiali e radiali moderati.
• Elettrodomestici : I ventole, le lavatrici e altri elettrodomestici che richiedono una rotazione regolare beneficiano anche delle caratteristiche dei cuscinetti a sfera di scanalature profonde.
• Applicazioni automobilistiche : Alternatori, ruote e altre parti rotanti nei veicoli si basano spesso su cuscinetti a sfera per scanalature profonde per la loro affidabilità.

D. Vantaggi: versatilità, capacità ad alta velocità, bassa manutenzione

I cuscinetti a sfera per scanalature profondi offrono diversi vantaggi chiave:

1. Versatilità : Questi cuscinetti possono essere utilizzati in una vasta gamma di applicazioni, compresi i sistemi di portata della luce e moderata. Il loro semplice design li rende adattabili per vari settori.
2. Capacità ad alta velocità : I cuscinetti a sfera per scanalature profonde sono in grado di rotazione ad alta velocità con attrito minimo. Questo li rende adatti per l'uso in motori elettrici e macchinari che funzionano ad alta velocità.
3. Bassa manutenzione : A causa dei loro disegni sigillati o schermati, i cuscinetti a sfera per scanalature profondi richiedono una manutenzione minima e la loro durata può essere lunga se utilizzata correttamente in condizioni adeguate.

E. Svantaggi: minore capacità di carico assiale rispetto ai cuscinetti di contatto angolare

Nonostante i loro vantaggi, i cuscinetti a sfera per scanalature profonde hanno limiti:

1. Capacità di carico assiale inferiore : Sebbene possano gestire carichi assiali moderati, la loro capacità di gestire questi carichi è inferiore a quella dei cuscinetti di contatto angolari. Nelle applicazioni in cui i carichi assiali sono più significativi, come i cuscinetti di spinta, i cuscinetti a sfera di scanalature profonde potrebbero non essere la scelta migliore.
2. Limitato in applicazioni pesanti : Non sono adatti a una capacità di carico molto elevata, come nei macchinari pesanti, che richiedono cuscinetti che possono resistere a stress più intenso.

Iii. Cuscinetti a rulli scanalati (cuscinetti a rulli cilindrici)

A. Descrivi il design e la struttura of Cylindrical Roller Bearings

I cuscinetti a rulli cilindrici sono progettati per trasportare carichi radiali e sono costruiti con rulli cilindrici posizionati tra due piste (gli anelli interni ed esterni). A differenza dei cuscinetti a sfere, che utilizzano sfere sferiche, i cuscinetti a rulli cilindrici usano rulli che sono in contatto diretto con le piste, aumentando la capacità di trasporto del carico del cuscinetto.

I componenti principali di un cuscinetto a rulli cilindrici sono:

1. Race interiore : L'anello interno, che si adatta all'albero.
2. Razza esterna : L'anello esterno, che si adatta all'alloggiamento.
3. Rulli : Rulli cilindrici che sono in contatto con le piste e possono trasportare carichi radiali più pesanti rispetto alle sfere.
4. Gabbia o distanziatore : Questo componente separa i rulli, garantendo che rimangano uniformemente distanziati e prevengono il contatto diretto, che potrebbe aumentare l'attrito.

I cuscinetti a rulli cilindrici sono in genere disponibili sia nei design a fila che a più file, con il design a fila singola il più comune. I rulli sono allineati in una singola riga, ma le configurazioni multi-riga possono fornire una capacità di portamento del carico aggiuntivo, utile in applicazioni per impieghi pesanti.

B. Discutere la capacità di carico (principalmente radiale)

I cuscinetti a rulli cilindrici sono progettati principalmente per il supporto Carichi radiali e la loro capacità di trasporto del carico è generalmente superiore a quella dei cuscinetti a sfera a causa della più ampia area di contatto tra i rulli e le piste. Le caratteristiche chiave della capacità di carico nei cuscinetti a rulli cilindrici sono:

• Capacità di carico radiale : Cuscinetti a rulli cilindrici hanno a Capacità di carico radiale più elevata Rispetto ai cuscinetti a sfera per scanalature profonde. Ciò li rende adatti per applicazioni con forze radiali elevate, come macchinari pesanti, cambi industriali e alberi motore.

• Capacità di carico assiale : Cuscinetti a rulli cilindrici hanno a lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Confronto della capacità di carico (esempio):

C. Applicazioni comuni (cambio, macchinari pesanti)

I cuscinetti a rulli cilindrici sono comunemente utilizzati nelle applicazioni in cui è necessaria un'alta capacità di carico radiale, come ad esempio:

• Cambi : L'elevata capacità di carico radiale rende i cuscinetti a rulli cilindrici ideali per i cambi, in particolare nei macchinari industriali in cui i grandi carichi vengono trasmessi tramite marcia.
• Macchinari pesanti : In applicazioni come gru, attrezzature da costruzione e macchinari minerari, i cuscinetti a rulli cilindrici vengono utilizzati per supportare grandi carichi radiali.
• Motori elettrici : Sebbene in genere non siano utilizzati nei motori ad alta velocità a causa delle limitazioni di velocità, i cuscinetti cilindrici a rulli sono impiegati in motori industriali più grandi che gestiscono carichi pesanti.
• Rolling Mills : Questi cuscinetti si trovano in applicazioni come i rondine e altre attrezzature di lavorazione pesanti a causa della loro capacità di trasportare carichi radiali pesanti.

D. Vantaggi: alta capacità di carico radiale

I cuscinetti a rulli cilindrici offrono diversi vantaggi chiave:

1. Alta capacità di carico radiale : I loro rulli cilindrici consentono loro di supportare carichi radiali molto più elevati rispetto ai cuscinetti a sfera di scanalature profonde, rendendoli la scelta ideale per applicazioni pesanti.
2. Buone prestazioni in operazioni pesanti : Sono adatti per applicazioni che coinvolgono carichi elevati e velocità moderate, come i macchinari industriali e le grandi attrezzature meccaniche.
3. Versatile in applicazioni industriali pesanti : Il loro design robusto consente di utilizzare i cuscinetti a rulli cilindrici in una vasta gamma di settori, tra cui la produzione automobilistica, di costruzione, minerario e in acciaio.

E. Svantaggi: bassa capacità di carico assiale, non adatto a velocità elevate rispetto ai cuscinetti a sfera

Nonostante la loro forte capacità di trasporto del carico, i cuscinetti cilindrici hanno limiti:

1. Bassa capacità di carico assiale : Sebbene possano supportare un certo carico assiale, la loro capacità di carico assiale è limitata rispetto ai cuscinetti di contatto angolare. Ciò li rende inadatti per applicazioni che richiedono una significativa gestione del carico assiale.
2. Limiti di velocità : I cuscinetti cilindrici a rulli non sono generalmente adatti per applicazioni ad alta velocità perché i rulli creano più attrito rispetto ai cuscinetti a sfera. Le forze di attrito aumentano con la velocità, portando alla generazione di calore e ridotta efficienza a velocità di rotazione più elevate.
3. Meno compatto dei cuscinetti a sfera : A causa della forma cilindrica dei rulli, i cuscinetti cilindrici a rulli tendono ad essere più voluminosi dei cuscinetti a sfera di scanalature profonde. Questa può essere una limitazione nelle applicazioni limitate allo spazio.

IV. Differenze chiave

A. Tipo di contatto (punto vs. riga)

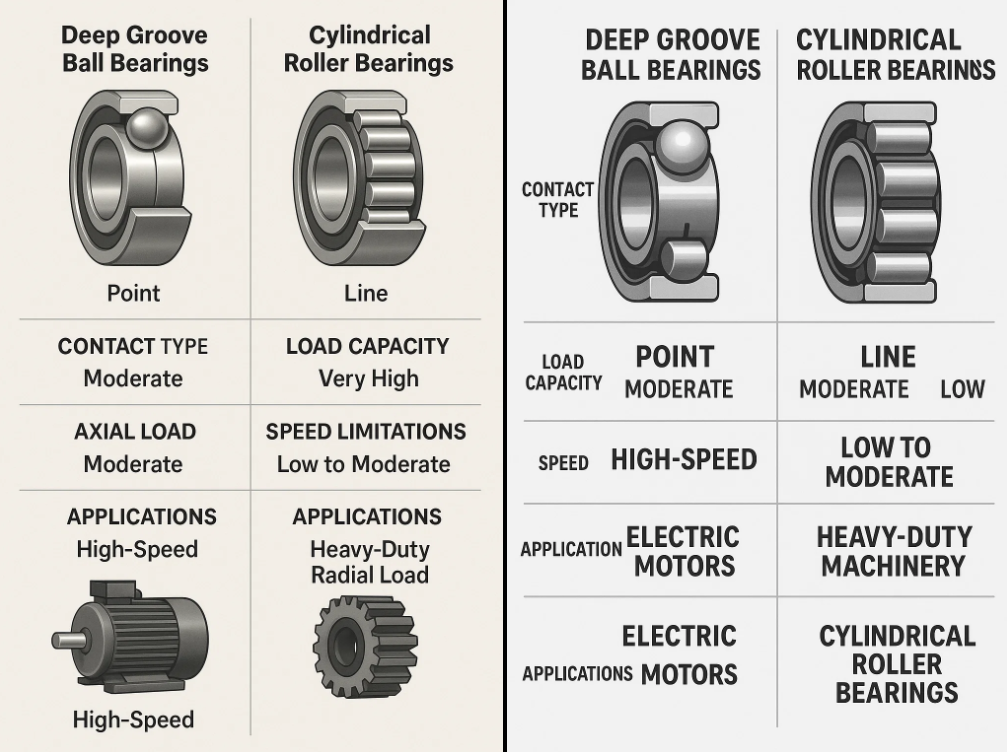

Una delle differenze principali tra cuscinetti a sfera di scanalatura profonda e cuscinetti cilindrici a rulli è il tipo di contatto tra gli elementi di rotolamento e le piste.

• Cuscinetti a sfera per scanalature profonde : Il contatto tra le palle e le piste è Contatto del punto . Ciò significa che solo un piccolo punto della palla tocca la pista in qualsiasi momento. Ciò si traduce in un attrito inferiore ma significa anche che il carico è distribuito su un'area più piccola, che può limitare la capacità di carico del cuscinetto, in particolare per carichi radiali più pesanti.

• Cuscinetti a rulli cilindrici : Al contrario, l'uso dei cuscinetti a rulli cilindrici Contatto della linea tra i rulli cilindrici e le piste. Questa area di contatto più ampia consente al cuscinetto di gestire carichi radiali molto più elevati rispetto ai cuscinetti a sfere, rendendoli ideali per applicazioni per impieghi pesanti.

B. Capacità di carico (radiale e assiale)

La capacità di carico dei due cuscinetti differisce significativamente a causa dei loro progetti strutturali.

• Capacità di carico radiale :

  • Cuscinetti a sfera per scanalature profonde : Moderata capacità di carico radiale. Questi cuscinetti possono gestire carichi radiali in modo efficiente ma sono limitati rispetto ai cuscinetti cilindrici a rulli.
  • Cuscinetti a rulli cilindrici : Capacità di carico radiale molto elevata a causa del contatto di linea tra i rulli e le piste. Questo design consente loro di trasportare carichi radiali molto più grandi.

• Capacità di carico assiale :

  • Cuscinetti a sfera per scanalature profonde : Moderata capacità di carico assiale. Questi cuscinetti possono gestire sia i carichi radiali che quelli assiali ma sono più limitati nella gestione dei carichi assiali rispetto ai tipi di cuscinetti specializzati, come i cuscinetti di contatto angolare.
  • Cuscinetti a rulli cilindrici : Bassa capacità di carico assiale. Mentre questi cuscinetti possono supportare un certo carico assiale, la loro resistenza primaria sta nella gestione del carico radiale, rendendoli inadatti alle applicazioni in cui sono coinvolti carichi assiali significativi.

Confronto della capacità di carico (esempio):

C. Limitazioni di velocità

Le capacità di velocità sono un altro differenziatore chiave tra i due tipi di cuscinetti:

• Cuscinetti a sfera per scanalature profonde : Questi cuscinetti sono progettati per applicazioni ad alta velocità. A causa del contatto con il punto tra le palle e le piste, c'è meno attrito, che consente una rotazione più fluida e velocità più elevate. Questo li rende adatti per applicazioni come i motori elettrici, dove sono comuni velocità elevate.

• Cuscinetti a rulli cilindrici : Mentre i cuscinetti cilindrici a rulli possono gestire carichi pesanti, sono generalmente Non adatto per applicazioni ad alta velocità . Il contatto di linea tra i rulli e le piste si traduce in maggiore attrito rispetto ai cuscinetti a sfera, il che aumenta la generazione di calore e limita le loro capacità di velocità. Questi cuscinetti sono in genere utilizzati in applicazioni a velocità bassa a moderata, in cui i carichi radiali pesanti sono più diffusi.

D. Applicazioni

Anche le applicazioni primarie di cuscinetti a sfera di scanalatura profonda e cuscinetti cilindrici a rulli differiscono a causa delle rispettive capacità di carico e delle caratteristiche di velocità:

• Cuscinetti a sfera per scanalature profonde :

  • Comunemente usato in ad alta velocità Applicazioni come motori elettrici, pompe, ventole e componenti automobilistici.
  • Adatto per macchinari generali e strumenti di precisione in cui sono coinvolti carichi assiali radiali e moderati.

• Cuscinetti a rulli cilindrici :

  • Preferito in Applicazioni pesanti come cambi industriali, motori di grandi dimensioni, turbine eoliche e macchinari da costruzione.
  • Tipicamente utilizzato nei sistemi che coinvolgono Carichi radiali elevati Ma velocità più basse, come laminatori, frantoi e grandi macchinari nelle industrie minerarie e in acciaio.

Riepilogo della domanda:

V. Quando usare quale

A. Scenari che favoriscono i cuscinetti a sfera per scanalature profonde

I cuscinetti a sfera per scanalature profonde sono un tipo di cuscinetto versatile e ampiamente usato, adatti per una varietà di applicazioni. Ecco scenari in cui i cuscinetti a sfera di scanalatura profonda sarebbero la scelta preferita:

1. Applicazioni ad alta velocità : Se l'applicazione richiede una rotazione ad alta velocità, i cuscinetti a sfera di scanalatura profonda sono una scelta ideale a causa della loro bassa attrito e della capacità di operare a velocità più elevate con una generazione di calore inferiore. Esempi comuni includono:

   • Motori elettrici
   • Fan
   • Utensili elettrici

2. Carichi radiali e radiali da luce a moderati : In applicazioni in cui sono presenti carichi assiali radiali e moderati, i cuscinetti a sfera di scanalatura profonda eccellono perché possono supportare entrambi i tipi di carichi. Alcuni esempi includono:

   • Pompe (Centrifugo)
   • Sistemi di trasporto
   • Componenti automobilistici (ad esempio, alternatori, mozzi delle ruote)

3. Bassa manutenzione Applications : Quando la bassa manutenzione è un requisito chiave, i cuscinetti a sfera di scanalature profonde sono un'ottima scelta a causa dei loro disegni sigillati o schermati che li aiutano a proteggerli da sporco, polvere e umidità. Questo li rende ideali per:

   • Elettrodomestici (ad es. lavatrici, frigoriferi)
   • Sistemi HVAC
   • Attrezzatura industriale Con esigenze di manutenzione minime

4. Applicazioni compatte : Se lo spazio è vincolato, i cuscinetti a sfera per scanalature profonde sono una buona opzione a causa del loro design relativamente piccolo e compatto. Le applicazioni potrebbero includere:

   • Piccoli motori
   • Robotica
   • Macchine e strumentazione compatte

B. Scenari che favoriscono i cuscinetti a rulli cilindrici

I cuscinetti a rulli cilindrici sono preferiti in situazioni in cui sono comuni carichi radiali pesanti, ma la velocità non è una preoccupazione primaria. Ecco gli scenari tipici in cui eccellono i cuscinetti a rulli cilindrici:

1. Carico radiale pesante Applications : Quando l'applicazione richiede un cuscinetto in grado di resistere ad alti carichi radiali, i cuscinetti cilindrici a rulli sono la scelta migliore a causa della loro maggiore capacità di carico. Esempi comuni includono:

   • Cambi industriali (ad esempio, in fabbriche o mining)
   • Macchinari da costruzione (ad esempio, gru, escavatori)
   • Rulli and conveyor systems nelle industrie pesanti

2. Da basso a moderato Speed Applications : I cuscinetti a rulli cilindrici sono adatti per applicazioni con velocità inferiore a moderata, in cui la loro alta capacità di carico radiale può essere completamente utilizzata senza i limiti del funzionamento ad alta velocità. Esempi includono:

   • Turbine eoliche
   • Motori pesanti
   • Grandi fan industriali

3. Situazioni di carico d'urto elevato : I cuscinetti cilindrici a rulli sono adatti per applicazioni in cui i cuscinetti sono sottoposti a carichi di shock o forze ad alto impatto. Il loro design robusto consente loro di assorbire tali forze meglio dei cuscinetti a sfera di scanalature profonde. Alcuni esempi includono:

   • Attrezzatura mineraria
   • Macchinari di lavorazione in metallo
   • Sistemi ferroviari e di trasporto

4. Macchinari pesanti in Harsh Environments : Quando le condizioni operative comportano alti livelli di contaminazione, sporcizia o polvere, i cuscinetti a rulli cilindrici (in particolare i tipi sigillati) vengono utilizzati in macchinari pesanti e industriali. Questi includono:

   • Acciaierie
   • Escavatori
   • Attrezzatura da frantumazione

Confronto rapido di scenari:

Vi. Differenze e applicazioni chiave

A. Riassumi le differenze e le applicazioni chiave

Per concludere, ricapitoliamo rapidamente le differenze chiave tra cuscinetti a sfera per scanalature profonde and Cuscinetti a rulli cilindrici :

• Tipo di progettazione e contatto :

  • Cuscinetti a sfera per scanalature profonde Usa il contatto del punto tra le palle e le piste, che si traducono in un attrito più basso e la capacità di funzionare ad alta velocità ma con capacità di carico moderate.
  • Cuscinetti a rulli cilindrici Utilizzare il contatto della linea tra i rulli cilindrici e le piste, consentendo loro di supportare carichi radiali molto più elevati ma limitando le loro capacità di velocità e la gestione del carico assiale.

• Capacità di carico :

  • Cuscinetti a sfera per scanalature profonde Gestire sia carichi radiali che assiali ma sono più adatti per carichi moderati e applicazioni ad alta velocità.
  • Cuscinetti a rulli cilindrici eccelle nella gestione Carichi radiali elevati ma non sono progettati per carichi assiali significativi o rotazione ad alta velocità.

• Velocità e manutenzione :

  • Cuscinetti a sfera per scanalature profonde sono ideali per applicazioni ad alta velocità, a bassa manutenzione, rendendole adatte a motori elettrici, ventilatori ed elettrodomestici.
  • Cuscinetti a rulli cilindrici sono più adatti per applicazioni pesanti a bassa a moderata in cui la capacità di carico radiale è cruciale, come nei cambi industriali, nei macchinari minerari e nei motori di grandi dimensioni.

B. sottolineare l'importanza di selezionare il giusto cuscinetto per prestazioni ottimali

La selezione del tipo di cuscinetto corretto è cruciale per garantire prestazioni, longevità e affidabilità ottimali dei macchinari o delle attrezzature. L'uso del cuscinetto sbagliato in una determinata applicazione può portare a diversi problemi, tra cui usura prematura, fallimento e funzionamento inefficiente, che alla fine possono portare a costose riparazioni e tempi di inattività.

Ad esempio, usando cuscinetti a sfera per scanalature profonde Nei macchinari industriali pesanti in cui sono prevalenti carichi radiali alti comporterebbero sovraccarico di cuscinetti, calore eccessivo e guasti prematuri. D'altra parte, usando Cuscinetti a rulli cilindrici In applicazioni ad alta velocità limiterebbero le prestazioni, poiché questi cuscinetti non sono progettati per gestire le velocità in cui i cuscinetti a sfera possono funzionare.

Per evitare questi problemi, è essenziale:

• Prendi in considerazione i requisiti di carico (radiale vs. assiale).
• Conto per la velocità operativa e la potenziale necessità di funzionamento ad alta velocità.
• Valutare l'ambiente in cui funzionerà il cuscinetto (ad es. Temperatura, contaminazione, ecc.).
• Fattore delle esigenze di manutenzione e portando la durata per l'uso a lungo termine.
